KB401工業級WIFI 4G無線路由器模塊，它主要應用于行業用戶的數據傳輸業務，支持數據透明傳輸，圖像傳輸，設備監控以及無線路由上網等功能。
KB401采用高性能的 32 位處理器，可以高速處理協議和大量數據，可以搭配多種 4G工業模塊提供 100M 以太網口、300M WIFI無線，移動終端 MAC地址采集接口、串口等功能，可以對接多種終端設備。支持WEB 配置方式，管理方便簡單，支持遠程云端管理。
網絡攝像頭，視頻盒子，充電樁，金融、通信、公安、交通、市政等產品應用.

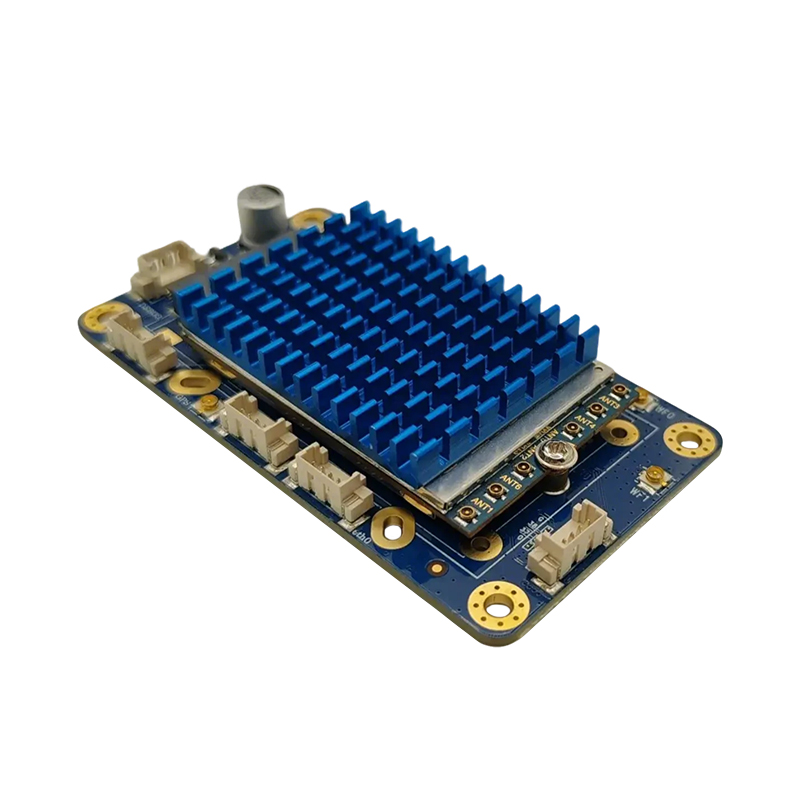

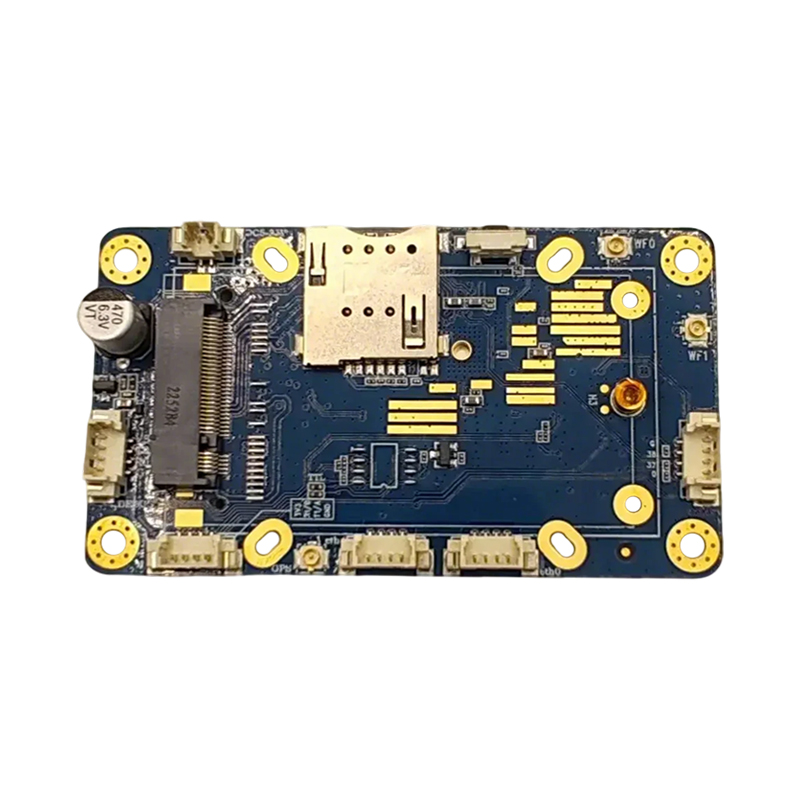

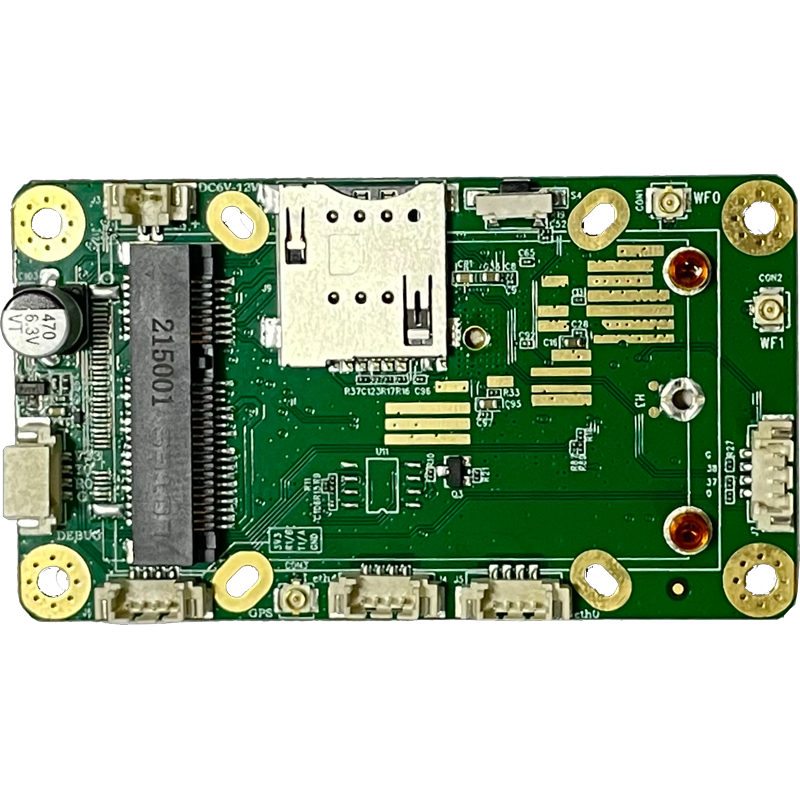

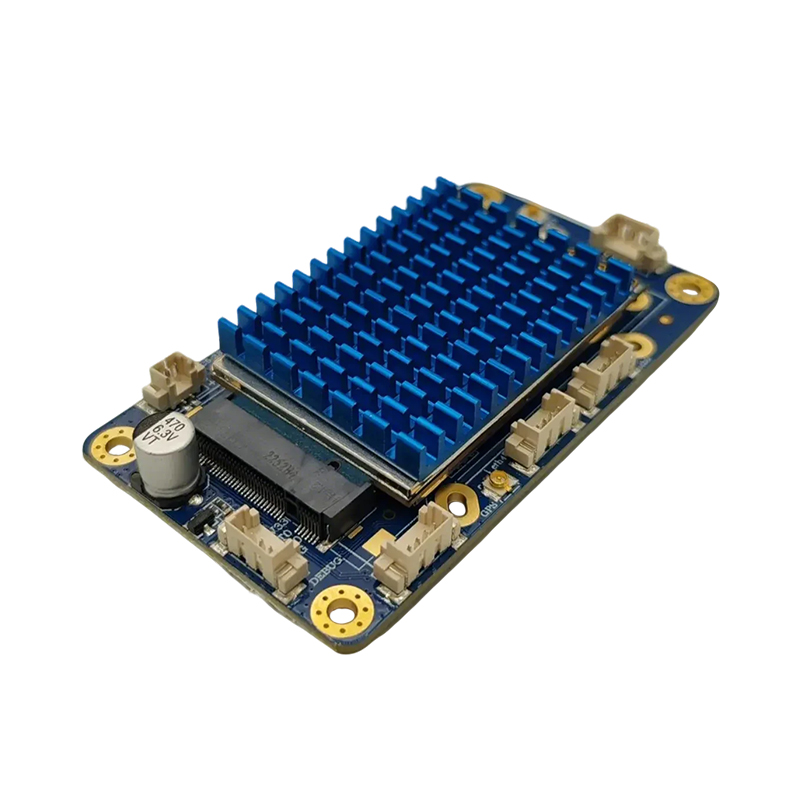

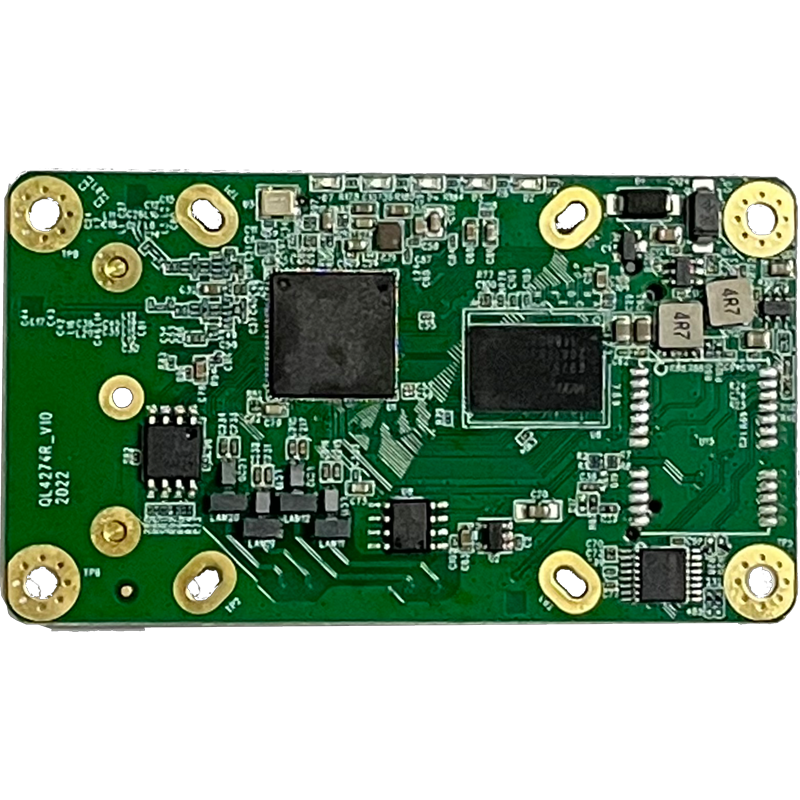

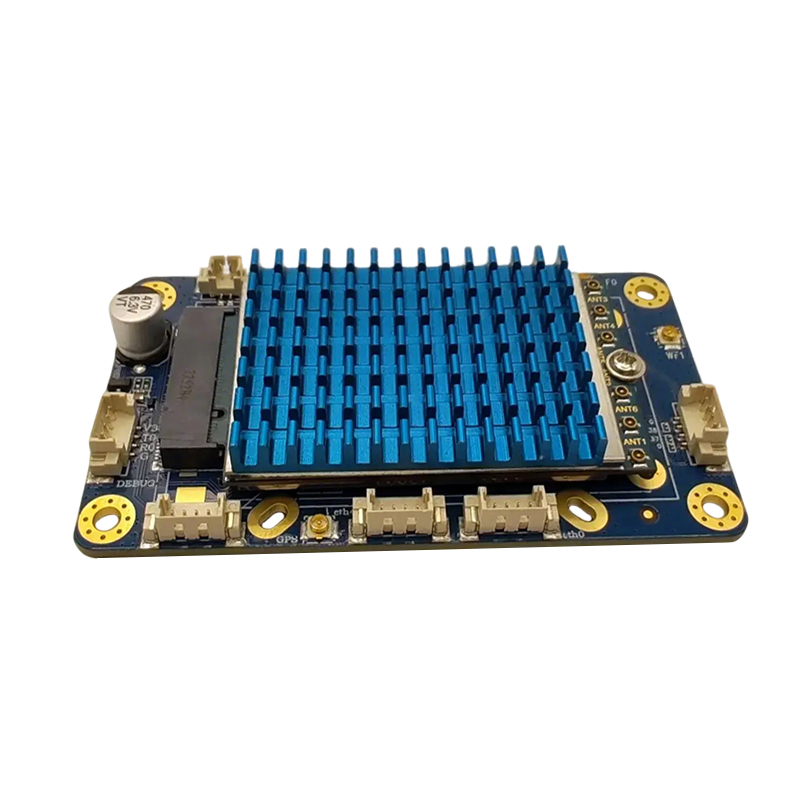

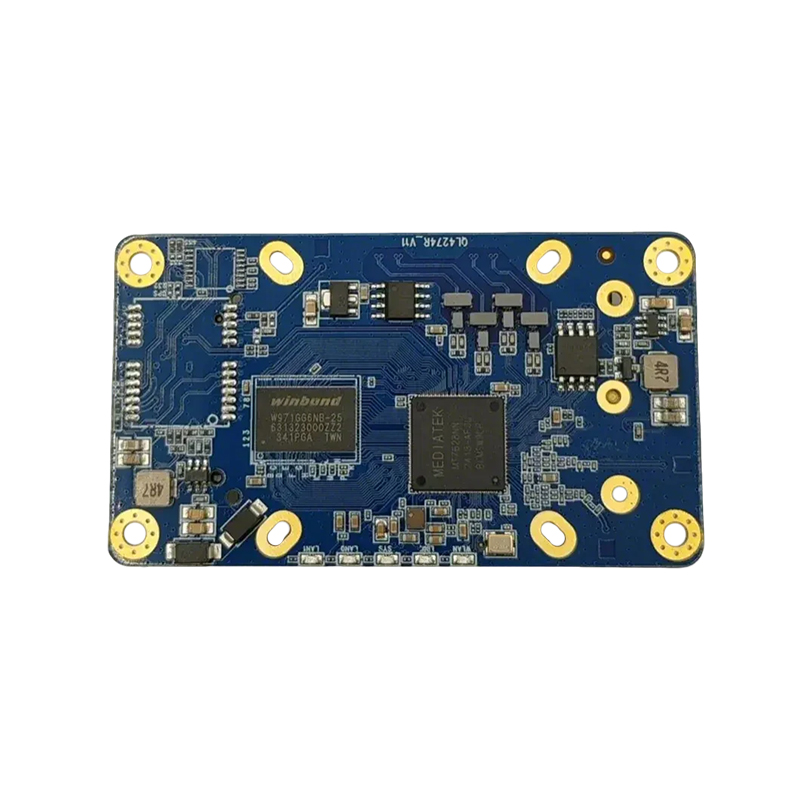

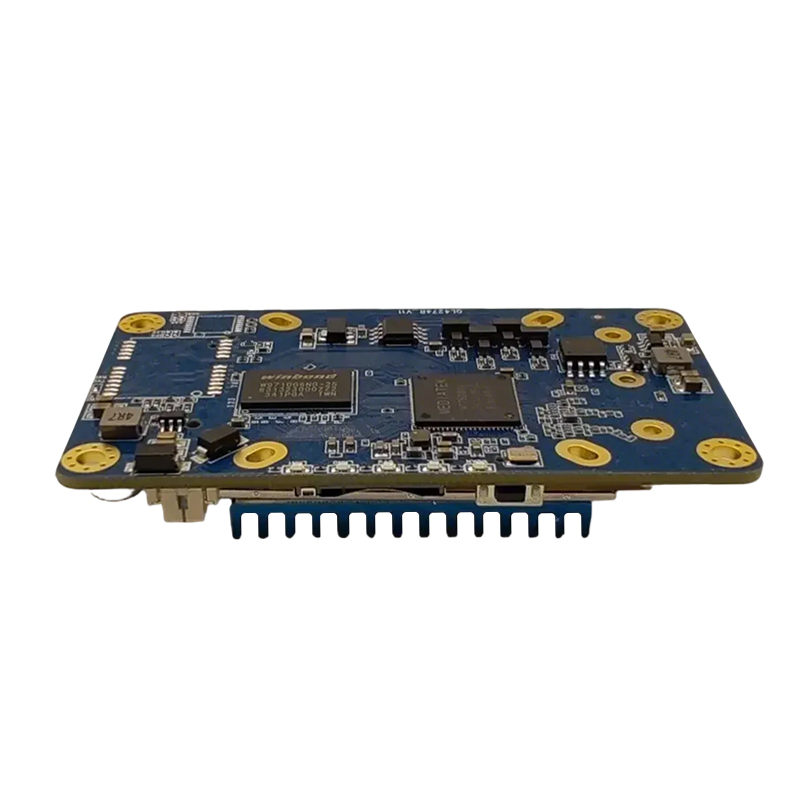

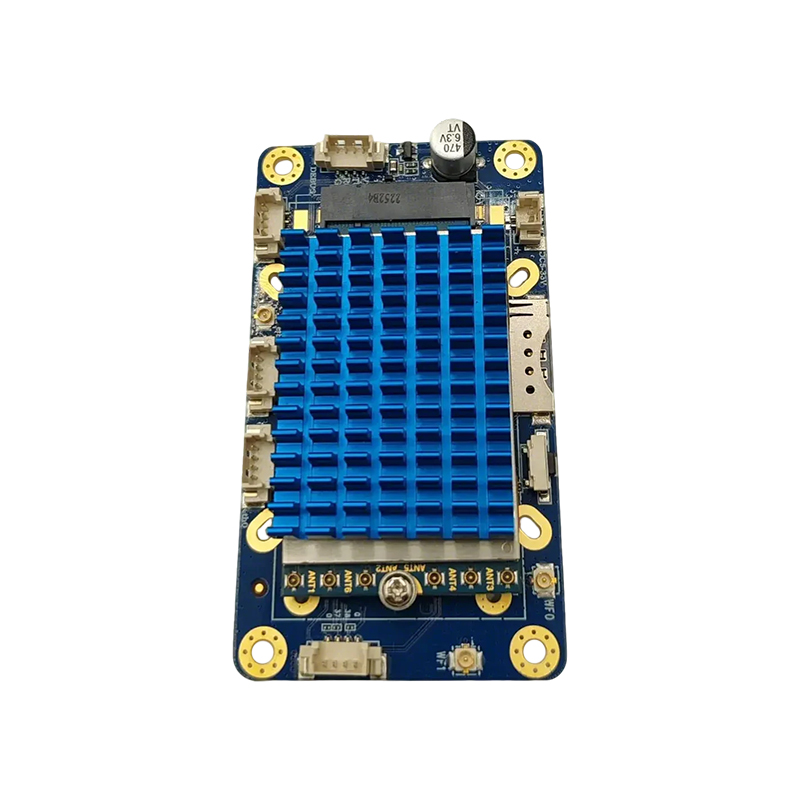

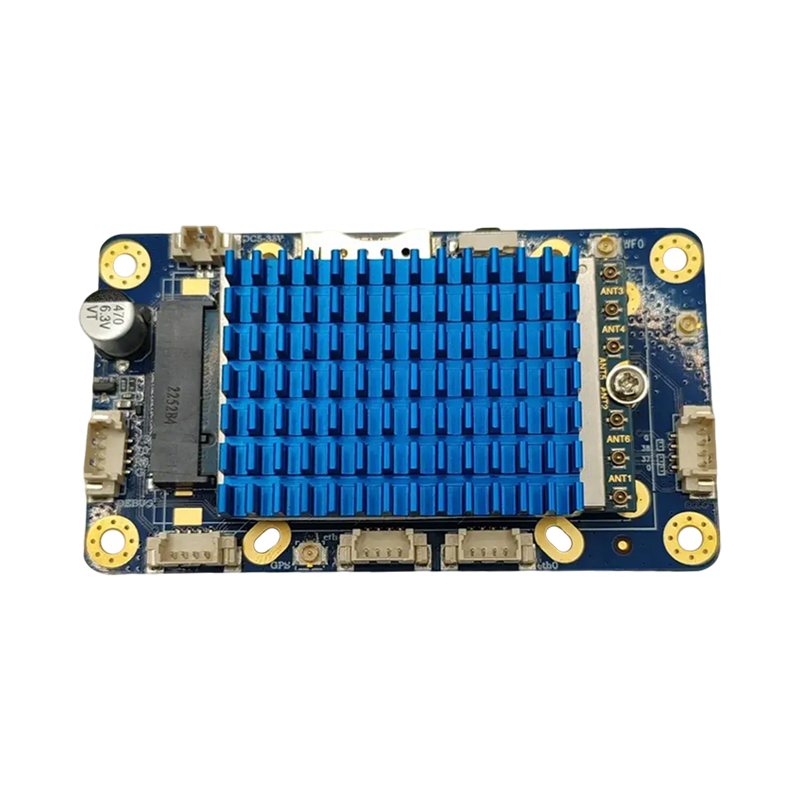

3、產品圖示：

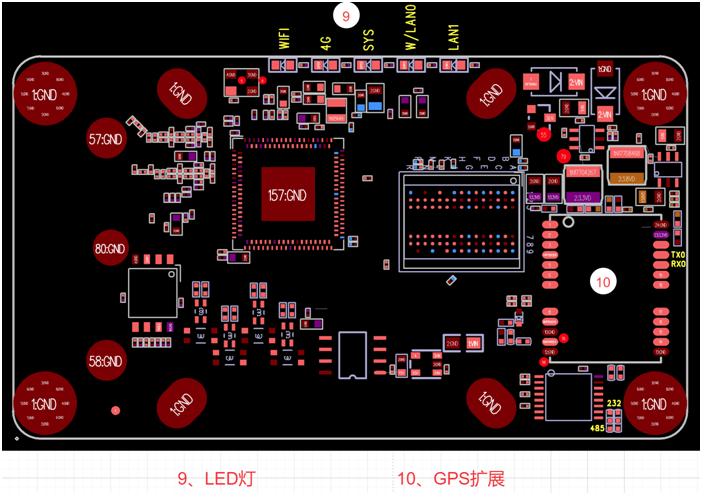

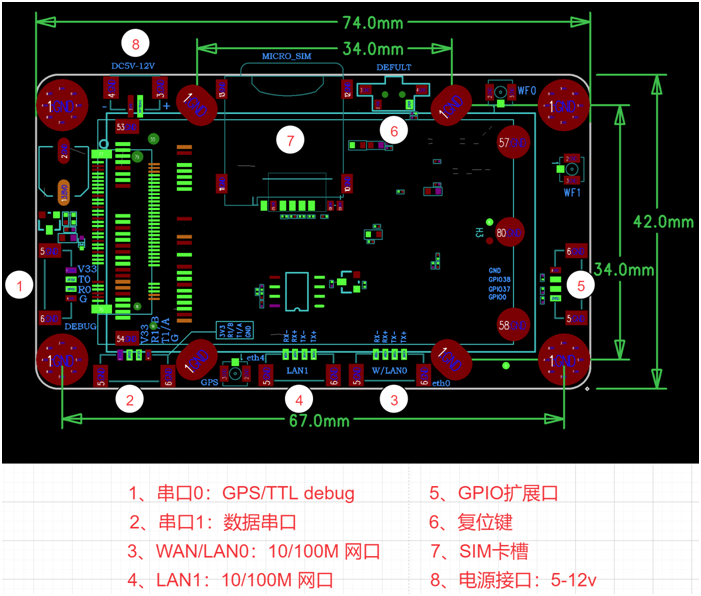

4、PCBA框圖
注：
電源接線端子正負極參考上面⑧處DC頭+-標記
網口線序參考上面③，④處線序標記
數據串口參考②處標記(RS232/RX485選配，默認為RS232)
端子間距：1.25毫米
板邊4個定位孔孔距3毫米
接口
以太網接口
2*
10/100Mbps 快速以太網接口, WAN/LAN自適應（4G模式下為2個LAN）
Wi-Fi接口
可選，IEEE802.11b/g/n
工業串行接口
RS232/RS485 x 1 工業端子
RS232 信號：TXD、RXD、GND
RS485 信號：A、B、GND
SIM卡座
MICRO 自彈式SIM卡座
天線接頭
板載wifi天線座 IPEX x 2
復位鍵
1個
機械特性
安裝方式
定位柱
外形尺寸
長寬高：74*42*12
重量
18g(裸板)，帶4G模塊共27g
電源
電源接口
2pin端子供電座
電源輸入
DC 5-12V
Wi-Fi發射功率
發射功率
802.11n HT20 MCS7 : +13.5dBm
802.11n HT40 MCS7 : +13.5dBm
數據速率
802.11n:
up to 300Mbps
接收靈敏度
-66dBm
at 150Mpbs
環境溫濕度
環境濕度
5
~ 95% （無凝霜）
存儲溫度
-40
~ 85℃
工作溫度
-20°C ~
+75°C
其他
LED燈
SYS系統運行燈：
1秒閃爍1次，表示系統正常運行
快閃表示正在升級固件，或正在按下復位鍵復位
4G外網連接燈：
4G模式時，快閃表示4G正在撥號中
長亮，表示WAN口上網成功
長滅，WAN端連接失敗
W/LAN0,LAN1網口燈：
亮,相應網口插入網線
WiFi燈：
閃爍，wifi功能開啟有數據交互
網絡互連
網絡接入
4G 撥號上網，支持 APN, VPDN。內置全球幾百個APN信息,插入SIM卡后路由器可以自動匹配上網
接入認證
支持CHAP/PAP/MS-CHAP/MS-CHAPV2/none
網絡制式
支持SA/NSA,
LTE/WCDMA(HSPA+)/EVDO/EDGE/GPRS
LAN協議
支持ARP,
Ethernet，STP
WAN協議
支持靜態 IP, DHCP, PPPoE，PPTP,L2TP
支持用戶數量
有線：253，無線：32
網絡協議
IP應用
支持 Ping、Traceroute、DHCP服務器/無線中繼/客戶端、DNS中繼、動態域名DDNS、Telnet、SSH、HTTP、HTTPS、TFTP、FTP、SFTP、IPv6
IP路由
支持靜態路由、IGMP Proxy
TTL
自定義客戶端主機TTL值
網絡安全
防火墻
支持全狀態包檢測 (SPI), 防范拒絕服務（DDoS）攻擊
支持過濾多播/Ping 數據包, 訪問控制表 (ACL)
DMZ，MAC過濾，白名單/黑名單訪問控制
支持NAT,
PAT, DMZ, 端口映射, 虛擬服務器
AAA
支持本地認證、Radius
數據安全
支持 L2TP、PPTP、OpenVPN、CA
可靠性
備份功能
接口備份,4G、有線或中繼斷網互備份
鏈路在線檢測
4G狀態檢測，斷線或信號不好時自動重新?lián)芴?span>
VPN斷線重撥號間隔時間定義，與撥號次數控制
WAN端發送心跳檢測包檢測，斷線自動連接
定時重啟
網橋多網關
支持多LAN設置，路由器有兩個網關（兩個內網）
WLAN
無線2.4GHz
支持IEEE
802.11b/g/n
支持無線區域代碼（國家/地區信道）選擇
wifi開啟時段控制
SSID廣播時段控制
支持發射功率調整
單雙天線（150Mbps,300Mbps速率）控制
支持Radius認證
訪客網絡：可設置訪客WIFI，管理訪客上網行為
無線橋接：可橋接其他WIFI(WDS橋接等）
無線訪問控制：可針對MAC進行上網控制（黑白名單）
物聯網
DTU
支持TCP、UDP透明傳輸模式、TCP Server模式、指令模式
二次開發（邊緣計算）
shell腳本
自定義腳本功能，對路由器及相關功能實現自定義管理
系統接口
路由器提供二次開發參數接口,如獲取路由器狀態，設置路由器相關功能等。方便手機APP，小程序，云服務端開發
網絡管理
配置方式
支持本地或遠程 HTTP、HTTPS、Telnet、SSH 方式，支持內網穿透方式
升級方式
支持本地或遠程 WEB、TFTP、FTP、SFTP server、內網穿透遠程
日志功能
支持本地系統日志、遠程日志。重要日志掉電保存
支持日志掉電保存
5、硬件參數
802.11b CCK: +18 dBm
802.11g OFDM: +13.5dBm
802.11b: 1, 2, 5,5, 11Mbps
802.11g: 6, 9, 12, 18, 24, 36, 48, 54Mbps
-73dBm at 54Mpbs
-86dBm at 11Mpbs
6、軟件功能
